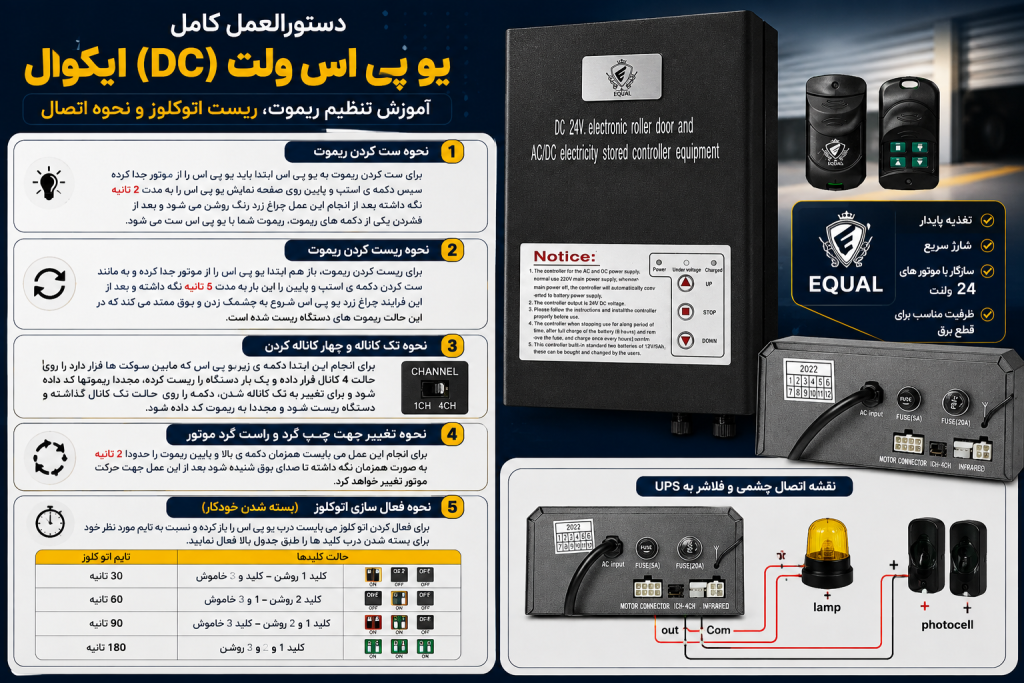

آموزش راه اندازی یو پی اس 24 ولت ایکوال
یو پی اس ۲۴ ولت کرکره برقی چیست؟
یو پی اس 24 ولت ایکوال
یو پی اس ۲۴ ولت DC یکی از تجهیزات مورد استفاده در سیستم کرکره برقی است که در کنار موتور و تجهیزات کنترلی سیستم قرار می‌گیرد.
در مدل مورد بررسی، امکان انجام تنظیماتی مانند:
- ست کردن ریموت
- ریست کردن ریموت‌ها
- انتخاب حالت تک‌کاناله یا چهارکاناله
- تغییر جهت حرکت موتور
- فعال کردن اتوکلوز
- اتصال چشمی و فلاشر
وجود دارد.
در ادامه هرکدام از این موارد را به‌صورت جداگانه بررسی می‌کنیم.
آموزش ست کردن ریموت با یو پی اس ۲۴ ولت ایکوال
یو پی اس 24 ولت ایکوال
یکی از رایج‌ترین کارهایی که بعد از نصب یا تعویض ریموت باید انجام شود، ست کردن ریموت با یو پی اس کرکره برقی است.
طبق دستورالعمل دستگاه، برای انجام این کار مراحل زیر را انجام دهید:
مرحله اول: جدا کردن یو پی اس از موتور
ابتدا باید یو پی اس را از موتور جدا کنید.
مرحله دوم: فشردن دکمه‌های استپ و پایین
پس از جدا کردن یو پی اس از موتور، دکمه‌های STOP و DOWN روی صفحه نمایش یو پی اس را به‌صورت همزمان فشار دهید.
این دو دکمه را حدود ۲ ثانیه نگه دارید.
مرحله سوم: روشن شدن چراغ زرد
پس از انجام این کار، چراغ زرد رنگ یو پی اس روشن می‌شود.
مرحله چهارم: فشردن یکی از دکمه‌های ریموت
در این مرحله یکی از دکمه‌های ریموت را فشار دهید.
با انجام این کار، ریموت با یو پی اس ست خواهد شد.
خلاصه ست کردن ریموت
یو پی اس را از موتور جدا کنید → دکمه STOP و DOWN را ۲ ثانیه نگه دارید → چراغ زرد روشن شود → یکی از دکمه‌های ریموت را فشار دهید.
آموزش ریست کردن ریموت یو پی اس ایکوال
یو پی اس 24 ولت ایکوال
گاهی لازم است ریموت‌های تعریف‌شده روی یو پی اس را به‌طور کامل ریست کنید؛ برای مثال زمانی که قصد دارید ریموت‌های قبلی را از دستگاه حذف کرده و فرآیند تعریف ریموت‌ها را دوباره انجام دهید.
طبق دستورالعمل PDF، روش ریست به شکل زیر است:
۱. جدا کردن یو پی اس از موتور
ابتدا یو پی اس را از موتور جدا کنید.
۲. نگه داشتن دکمه STOP و DOWN
دکمه‌های STOP و DOWN را همزمان فشار دهید و این بار حدود ۵ ثانیه نگه دارید.
۳. مشاهده چراغ زرد و صدای بوق
پس از انجام این کار، چراغ زرد یو پی اس شروع به چشمک زدن می‌کند و دستگاه بوق ممتد خواهد داشت.
این حالت نشان می‌دهد که ریموت‌های دستگاه ریست شده‌اند.
تفاوت ست کردن و ریست کردن ریموت
توجه داشته باشید که زمان نگه داشتن دکمه‌ها در این دو عملیات متفاوت است:
| عملیات | دکمه‌ها | مدت زمان |
|---|---|---|
| ست کردن ریموت | STOP + DOWN | حدود ۲ ثانیه |
| ریست کردن ریموت | STOP + DOWN | حدود ۵ ثانیه |
بنابراین در هنگام کار دقت کنید که به‌صورت ناخواسته دکمه‌ها را بیشتر از زمان موردنظر نگه ندارید.
آموزش تک کاناله و چهار کاناله کردن یو پی اس
یو پی اس 24 ولت ایکوال
یکی دیگر از قابلیت‌های این یو پی اس، امکان انتخاب حالت تک کاناله (1CH) یا چهار کاناله (4CH) است.
این تنظیم از طریق دکمه‌ای که در قسمت زیر یو پی اس و بین سوکت‌ها قرار دارد انجام می‌شود.
تبدیل یو پی اس به حالت چهار کاناله
یو پی اس 24 ولت ایکوال
برای قرار دادن دستگاه در حالت چهار کاناله:
- دکمه زیر یو پی اس را روی حالت 4 Channel قرار دهید.
- دستگاه را یک بار ریست کنید.
- پس از ریست، ریموت‌ها را مجدداً کددهی کنید.
تبدیل یو پی اس به حالت تک کاناله
برای تغییر دستگاه به حالت تک کاناله:
- دکمه مربوطه را روی حالت 1 Channel قرار دهید.
- دستگاه را ریست کنید.
- ریموت‌ها را مجدداً کددهی کنید.
نکته مهم
پس از تغییر حالت کانال، طبق دستورالعمل باید دستگاه ریست شده و ریموت‌ها مجدداً کد داده شوند. بنابراین صرفاً جابه‌جا کردن کلید یا دکمه انتخاب کانال برای تکمیل فرآیند کافی نیست.
آموزش تغییر جهت چپ‌گرد و راست‌گرد موتور کرکره برقی
یو پی اس 24 ولت ایکوال
گاهی پس از نصب موتور، جهت حرکت کرکره با فرمان‌های ریموت مطابقت ندارد. در این شرایط، طبق دستورالعمل این یو پی اس امکان تغییر جهت حرکت موتور وجود دارد.
برای تغییر جهت موتور:
مرحله اول
ریموت را در دست بگیرید.
مرحله دوم
دکمه‌های UP و DOWN ریموت را به‌صورت همزمان فشار دهید.
مرحله سوم
هر دو دکمه را حدود ۲ ثانیه نگه دارید.
مرحله چهارم
پس از شنیدن صدای بوق، جهت حرکت موتور تغییر خواهد کرد.
بنابراین اگر جهت بالا و پایین کرکره برعکس شده باشد، این قابلیت می‌تواند برای اصلاح جهت حرکت مورد استفاده قرار گیرد.
آموزش فعال کردن اتوکلوز یو پی اس کرکره برقی
یو پی اس 24 ولت ایکوال
اتوکلوز (Auto Close) قابلیتی است که باعث می‌شود کرکره پس از گذشت مدت زمان مشخص، به‌صورت خودکار بسته شود.
در این یو پی اس، زمان اتوکلوز از طریق کلیدهای داخل دستگاه تنظیم می‌شود.
برای فعال کردن اتوکلوز، ابتدا درب یو پی اس را باز کنید و سپس بر اساس زمان موردنظر، وضعیت کلیدهای مربوطه را طبق جدول تنظیم کنید.
جدول تنظیم زمان اتوکلوز
| وضعیت کلیدها | زمان بسته شدن |
|---|---|
| کلید ۱ روشن، کلید ۲ و ۳ خاموش | ۳۰ ثانیه |
| کلید ۲ روشن، کلید ۱ و ۳ خاموش | ۶۰ ثانیه |
| کلید ۱ و ۲ روشن، کلید ۳ خاموش | ۹۰ ثانیه |
| کلید ۱، ۲ و ۳ روشن | ۱۸۰ ثانیه |
این مقادیر مستقیماً از جدول موجود در دستورالعمل یو پی اس استخراج شده‌اند.
تنظیم اتوکلوز ۳۰ ثانیه‌ای
اگر می‌خواهید زمان اتوکلوز روی ۳۰ ثانیه تنظیم شود:
- کلید ۱: روشن
- کلید ۲: خاموش
- کلید ۳: خاموش
در این حالت زمان اتوکلوز ۳۰ ثانیه خواهد بود.
تنظیم اتوکلوز ۶۰ ثانیه‌ای
برای تنظیم زمان ۶۰ ثانیه:
- کلید ۱: خاموش
- کلید ۲: روشن
- کلید ۳: خاموش
تنظیم اتوکلوز ۹۰ ثانیه‌ای
برای تنظیم زمان ۹۰ ثانیه:
- کلید ۱: روشن
- کلید ۲: روشن
- کلید ۳: خاموش
تنظیم اتوکلوز ۱۸۰ ثانیه‌ای
برای انتخاب زمان ۱۸۰ ثانیه:
- کلید ۱: روشن
- کلید ۲: روشن
- کلید ۳: روشن
جدول فوق مطابق دستورالعمل ارائه‌شده برای این یو پی اس است.
نقشه اتصال چشمی و فلاشر به یو پی اس
یو پی اس 24 ولت ایکوال
در صفحه دوم فایل PDF، نقشه اتصال چشمی و فلاشر به یو پی اس نیز ارائه شده است.
در این نقشه ترمینال‌ها و اتصالاتی با عناوین زیر مشخص شده‌اند:
- UPS
- OUT
- COM
- LAMP
همچنین در نقشه، اتصال چشمی (Photocell) و فلاشر یا چراغ (Lamp) به سیستم نمایش داده شده است.
بنابراین برای نصب این تجهیزات باید اتصالات دقیقاً مطابق ترمینال‌های مشخص‌شده روی نقشه و خود دستگاه انجام شود.
نکته: فایل PDF فقط نقشه اتصال را ارائه کرده و جزئیات بیشتری درباره مشخصات الکتریکی ترمینال‌ها یا عیب‌یابی چشمی و فلاشر بیان نکرده است؛ بنابراین در این مقاله نیز از اضافه کردن اطلاعاتی که در فایل وجود ندارد خودداری شده است.
نکات مهم هنگام تنظیم یو پی اس ۲۴ ولت
یو پی اس 24 ولت ایکوال
برای جلوگیری از اشتباه هنگام تنظیم دستگاه، ترتیب کار اهمیت زیادی دارد.
هنگام ست کردن ریموت
به یاد داشته باشید:
جدا کردن یو پی اس از موتور → نگه داشتن STOP + DOWN به مدت ۲ ثانیه → روشن شدن چراغ زرد → فشردن یکی از دکمه‌های ریموت.
هنگام ریست کردن ریموت
ترتیب کار مشابه است، اما دکمه‌ها باید حدود ۵ ثانیه نگه داشته شوند و پس از آن چراغ زرد شروع به چشمک زدن کرده و بوق ممتد شنیده می‌شود.
هنگام تغییر حالت کانال
بعد از تغییر حالت 1CH یا 4CH، دستگاه باید ریست شده و ریموت‌ها مجدداً کددهی شوند.
هنگام تغییر جهت موتور
دکمه‌های بالا و پایین ریموت را حدود ۲ ثانیه همزمان نگه دارید و پس از شنیدن بوق، جهت حرکت موتور تغییر می‌کند.
جمع‌بندی
یو پی اس 24 ولت ایکوال
یو پی اس ۲۴ ولت DC ایکوال امکانات مختلفی برای کنترل و تنظیم کرکره برقی در اختیار کاربر قرار می‌دهد.
مهم‌ترین تنظیمات این دستگاه عبارت‌اند از:
- ست کردن ریموت: نگه داشتن همزمان STOP و DOWN به مدت حدود ۲ ثانیه و سپس فشردن یکی از دکمه‌های ریموت.
- ریست ریموت‌ها: نگه داشتن STOP و DOWN به مدت حدود ۵ ثانیه تا شروع چشمک زدن چراغ زرد و بوق ممتد.
- تک کاناله یا چهار کاناله: تغییر وضعیت کلید انتخاب کانال، ریست دستگاه و کددهی مجدد ریموت‌ها.
- تغییر جهت موتور: نگه داشتن همزمان دکمه‌های UP و DOWN ریموت برای حدود ۲ ثانیه تا شنیدن بوق.
- اتوکلوز: انتخاب زمان ۳۰، ۶۰، ۹۰ یا ۱۸۰ ثانیه با تنظیم کلیدهای مربوطه.
- اتصال چشمی و فلاشر: مطابق نقشه ارائه‌شده در صفحه دوم دستورالعمل.
سوالات متداول درباره یو پی اس ۲۴ ولت کرکره برقی
یو پی اس 24 ولت ایکوال
چگونه ریموت را به UPS 24V ایکوال ست کنیم؟
ابتدا یو پی اس را از موتور جدا کنید، سپس دکمه‌های STOP و DOWN را حدود ۲ ثانیه همزمان نگه دارید. پس از روشن شدن چراغ زرد، یکی از دکمه‌های ریموت را فشار دهید تا ریموت با یو پی اس ست شود.
چگونه ریموت‌های یو پی اس را ریست کنیم؟
یو پی اس را از موتور جدا کرده و دکمه‌های STOP و DOWN را حدود ۵ ثانیه نگه دارید. چشمک زدن چراغ زرد و بوق ممتد نشان‌دهنده ریست شدن ریموت‌های دستگاه است.
چگونه یو پی اس را چهار کاناله کنیم؟
دکمه انتخاب کانال را روی حالت ۴ کاناله قرار دهید، دستگاه را ریست کنید و سپس ریموت‌ها را مجدداً کددهی کنید.
چگونه جهت حرکت موتور کرکره برقی را عوض کنیم؟
دکمه‌های UP و DOWN ریموت را همزمان حدود ۲ ثانیه نگه دارید. پس از شنیدن بوق، جهت حرکت موتور تغییر می‌کند.
اتوکلوز یو پی اس ایکوال چه زمان‌هایی دارد؟
طبق دستورالعمل، اتوکلوز در چهار زمان ۳۰، ۶۰، ۹۰ و ۱۸۰ ثانیه قابل تنظیم است.
